原創教程圖紙－如何畫幾個款式的口金圖紙（二）
分類：月亭亭的分享 | 標簽： 口金圖紙? 月亭亭布藝?
2009-10-07 18:15 閱讀(17227)評論(27)編輯刪除

????繼續介紹兩種三片式的口金圖紙畫法：

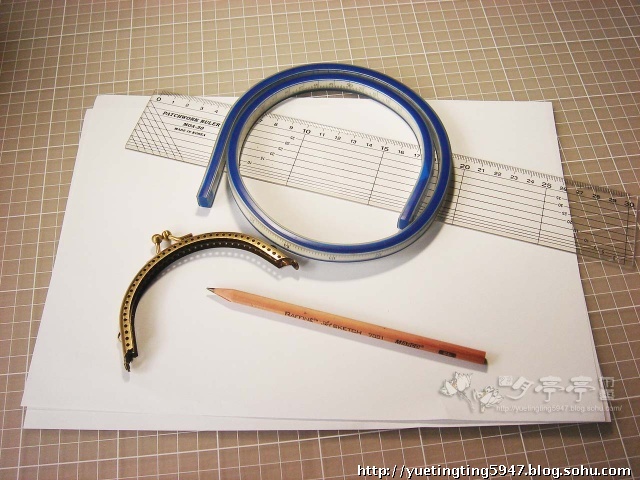

????1.工具同前一篇，曲線尺?（可用軟尺代替），剪刀，紙筆

????

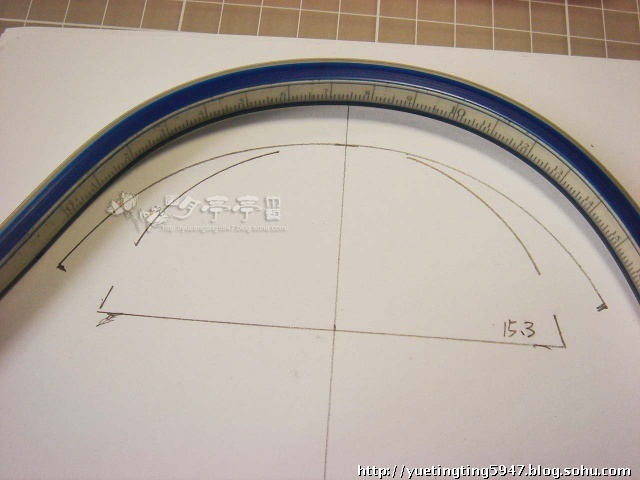

????2.沿口金弧度畫下實際口金外邊緣線（里面的一條），測量實際長度是15.3，用曲線尺彎曲15.3的曲線，弧度大于實際口金弧度（上面的一條線），既兩條線弧度不同長度相同；連接兩點并畫中心垂直線

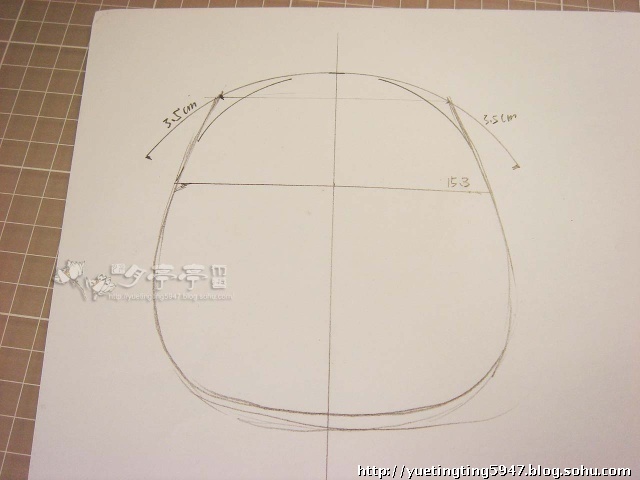

4.從兩端3.5厘米處畫前后片，形狀宜美觀舒適，不對稱沒關系

?

5.中線對折后剪下來，得到了前后片部分

?

6.測量一半的長度是14.7厘米

?

8.下面這片是側面和底面部分，長度就是14.7*2=29.4（前后片的邊長），尖角的3.5厘米就是口金弧度的兩端部分

?

9.圖紙完成

?

?

10.連接后的口金長度就是2個3.5厘米加中間部分，也就是整個口金的長度13.5厘米。

用這樣的圖紙做出來的口金包

另外一種3片式口金的畫法，是前一種的變形：

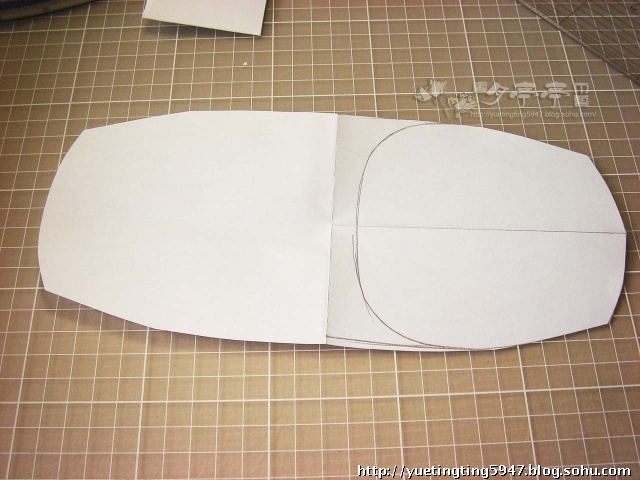

用前一種的圖紙畫在對折的紙上，長度根據自己的喜好，這個是適中的比例
底部連接起來
?

再次對折
?
?

沿線剪下，得到主體的部分
?

測量得側邊的1/2長度是12厘米
?

畫兩側部分，3.5厘米是口金的兩端剩余長度
?
?

彎曲一個12厘米的側面弧度
?

剪下得到了口金側面部分
?

完成

用這個圖紙做出來的口金包，這兩個包包用的是襯
?

不是很復雜吧？??

拿出你囤的大大小小的口金，動手畫畫看吧！

萬變不離的原則就是，所有對接的長度都要準確！

亭亭網店有這個繪圖尺，這個曲線尺經常用于服裝制圖的，畫包包圖紙也是蠻方便的吧

?
